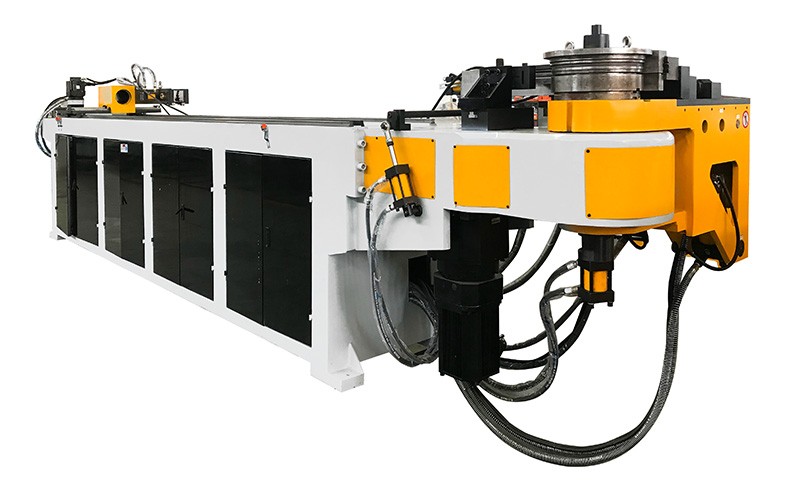

DW75CNC-3A1S 数控自动弯管机

DW75CNC-3A1S 数控自动弯管机

为您的企业赚钱的机器

台和研发制造高速、全电动、极其坚固的机器,这些机器可以自动、非常快速地进行设置,并且经过精心设计,可以承受 24/7 全天候生产。这些弯管机将提高您的业务生产力,增加利润并让您在竞争中占据优势。


基于多年的经验和经过验证的设计

我们的全电动机器基于32年的弯管机制造经验。您在台和机器中所享受的所有刚性和动力现在都可以通过伺服驱动的夹具和压力模具获得,从而产生更高性能 CNC 弯管机。

自主研发的 CNC 弯管机控制系统

台和在全球有 1000 套系统。与任何其他 CNC 弯管控制系统相比,该系统自动化集成度更高。让我们帮助您的员工成为专家,以减少设置时间、减少废品、提高质量和提高生产力。

DW75CNC-3A1S 数控全自动弯管机


弯管机特点


CNC 弯管机特性
机床/工件动力特性自动识别---加工即快又好慢退芯,小车助推---改善弯角外观
全过程中文(或者英文)操作提示+15寸真彩显示+触摸屏—操作简单明了。
图形化编程系统:在屏幕上立体管行赏画制/修改,即得加工程序--简便,快速,准确地编程。
回弹测量—对批次管材特性可比较测量
单步调试功能----模具试制时管材变形过程观察入微
自动绘制模具图---对研发新产品帮助明显。
全面监测:液压/电器/传动系统,电机缺相/反转,电压,温度,油压,并自动诊断故障,口令,钥匙,工时/数量记录,用于生产管理。


项目/机型

DW75CNCX2A-2S

备注

*大弯曲管径×壁厚

Φ76.2×2.0t

1.*小弯曲半径根据管子直径

2.*大弯曲半径可根据客户要求

3.*大穿芯长度可根据客户要求


*大弯曲半径

300mm

*小弯曲半径

30mm

*大弯曲角度

190°

标准送料长度

2800mm

送料方式

直送或夹送

工作速度

弯管速度

Max 30°/s

转管速度

Max 180°/s

送料速度

Max 700mm/s

工作精度

弯管精度

±0.15°

转管精度

±0.1°

送料精度

±0.1mm

资料输入方式

工作值(Y.B.C)

弯管方式

液压弯管

伺服弯管

转管伺服电机功率

750w

送料伺服电机功率

2kw

管件允许弯头数

16

可储存零件数

400组

油压电机功率

15Kw

系统*大压力

14Mpa

机器尺寸

5700*1900*1300mm

机器重量

3800Kg
